1．適用范圍
1．1 手動液壓托盤搬運車屬一種低起升和限于搬運托盤式貨物的搬運工具。又稱托盤搬運車，具有升降平穩，操縱輕便，安全可靠等特點。
1．2 地面要求:不滑、堅硬、平整并沒有坑洞和障礙物。
1．3 環境光線要求:至少50 lux
2．車輛組裝

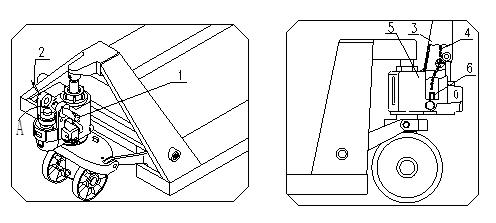

2.1 參見圖一，拔出銷軸1。
圖一 圖二
2.2 將手柄3插入A處，用銷軸1將手柄3與泵體5聯結起來。
2.3 然后將彈性銷2穿過銷軸1固定。
2.4 將手柄上的鏈條4穿過銷軸1中間的孔。見圖二
圖三 圖四
2.5 將鏈條4端部的螺釘螺母掛入杠桿板6的槽內。見圖二、圖四
2.6 如圖三扳動手柄3，拔出銷子7，并將銷子7妥善保存，以備下次更換手柄時使用。組裝完畢。
3. 車輛調試
3.1 車輛組裝完畢后，用手柄試搖一下，并操作控制捏手10的不同檔位，看看車子上升、空檔、下降是否正常。見圖五
3.2 圖四中的螺釘9是用作調整車況的。當車體上升后又馬上下降，可將螺釘53逆時針轉一點然后再試一下車子，直到正常上升。如果車體上升后無法下降，可將螺釘9順時針轉動一點然后再試一下車子，直到能正常下降。螺釘9處的外六角螺母8是起鎖緊作用的，調整前應松開，調整完畢后應鎖緊。
圖五 圖六
4.操作指南
4.1 使用前應確認貨物重量沒有超過搬運車額定載荷
4.2 貨物裝載方式如圖六
4.3 如圖五，捏手10處于上升位置時，車子處于起升狀態，此時搖動手柄，車子將會起升。
4.4 如圖五,當捏手10處于空檔位置時，車子處于行走狀態，此時搖動手柄，車子不會起升也不會下降。這時，可以拖運貨物。4.5如圖五,當捏手10處于下降位置時，車子處于下降狀態，此時車子應自動下降。
4.6 如圖五,當捏手12處于下面時，車子處于自由行走狀態
4.7 如圖五,當捏手12處于上面時，車子處于剎車狀態
4.8 如圖五,捏手11用于釋放剎車作用。
5.使用注意事項及安全規范
5.1 操作搬運車時應穿工作服、安全鞋和戴手套；
5.2 用卡車運輸時應鎖緊搬運車,防止搬運車移動；
5.3 當搬運車停止不用時，應將制動捏手12扳至制動位置，使搬運車處于制動狀態；
5.4 當本車在機動車輛上使用時，必須慢慢移動以保證安全；
5.5 在緊急狀態下，必須馬上將制動捏手扳至制動位置，使搬運車處于制動狀態并且馬上釋放下降捏手，使貨物放在地面上；
5.6 本車不能停放在斜坡及緊急通道處；
5.7 在斜坡上搬運貨物時，操作人員要十分小心地操作托盤車，一定要使操作者在斜坡上方操作；
5.8 停放托盤車時，將貨叉放至最低；
5.9 搬運車不允許停放在斜坡上；
5.10 搬運車不允許停放在阻礙交通或影響工作的地方；
5.11 搬運車不許在雨淋環境中使用；
5.12 本搬運車禁止操作人員坐在車上或站在車上操作車輛；
5.13 托盤車在斜坡上不準轉彎；
5.14 堆疊貨物時，貨物不能太高，以免發生搬運時貨物掉下或搬運車發生傾覆危險；
5.15 禁止利用本搬運車運送人員；
5.16 搬運車操作區周圍不準有其他人員，以避免運動中的搬運車突然出現故障，可能存在發生人員傷亡事故；
5.17 將搬運車推入電梯之前，操作人員必需要確保電梯能夠承受搬運車和貨物的總載荷、操作人員以及電梯上其他人員的總重量。在進入電梯時，一定要讓負載先進入，而不是操作人員。當負載或者搬運車進入或者離開電梯時，其他人員不得在電梯內；
5.18 搬運車應儲存在干燥通風的環境中；
5.19 當搬運貨物重量達2500kg以上時,需兩人共同操作搬運車,以減少操作力；
6.用前檢查
搬運車如果長期未用，液壓系統可能會吸進空氣，可以按以下方法排除：把捏手扳到下降位置，全幅搖動手柄4—6次，然后放開操縱捏手即可。如有必要，可以重復以上過程幾次，直到工作正常。
7.貨物的裝載方式和額定載重量
理想的裝載方式是重物重心在貨叉中心位置，發生偏載時額定載重量須減少。額定載重量見標貼所示。
8.油
油泵所需液壓油約為110ml。采用ISO油品標準，當環境溫度為 -5 ~ 40℃時采用32＃，環境溫度 -35 ~ -5℃時采用低溫工作油。
